施工例2

★ 特殊ラックピニオン(特殊なルーバー・窓・扉開閉用)

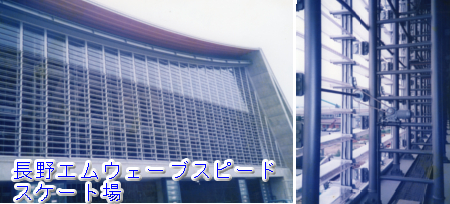

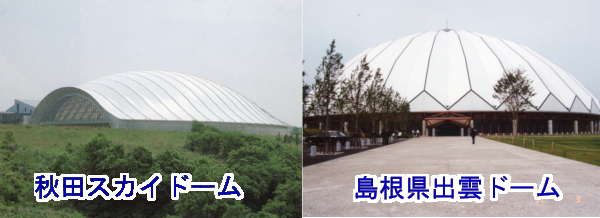

①大型ポリカル―バー連・段窓・・・長野「エムウェーブ」スピードスケート場・秋田スカイドーム・出雲ドームほか1台のモーターでルーバー羽根数99枚を開閉駆動
特殊ラックピニオン


  特殊ラックピニオン

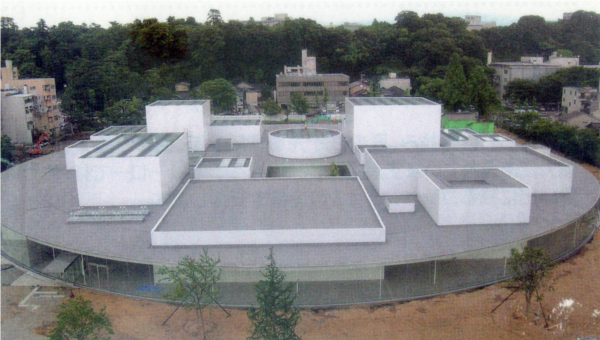

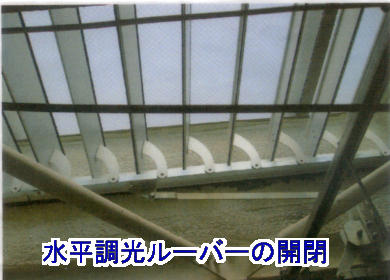

②水平調光ルーバー多連窓・・・金沢21世紀美術館(石川県)ほか
(遮光率98%)
1台のモーターで羽根高さ0.22mW1m 1連100枚×5連窓 アルミ羽根数500枚を開閉駆動

水平調光ルーバー
水平調光ルーバー

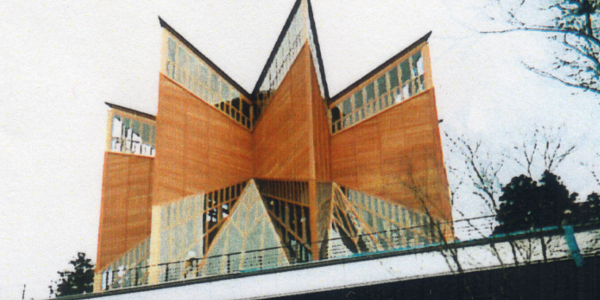

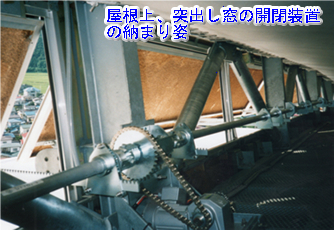

③湾曲多角傾斜の複雑な大型突き出し連窓・・・大館「樹海」ドーム

1台のモーターで
W2mH1m 15連窓
長さ=30mを開閉駆動
湾曲多角傾斜の大型突出し窓

湾曲多角傾斜の複雑な大型突出し窓

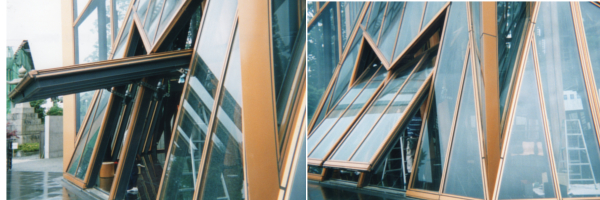

 ④異形・傾斜変芯横軸の大型ガラス扉・・・能勢 妙見山「星嶺」信徒会館(大阪府)
2台のモーターで大型回転ガラス扉
H=5m W=2mを
換気・排煙用の開閉駆動

異形・傾斜変芯横軸の大型ガラス扉

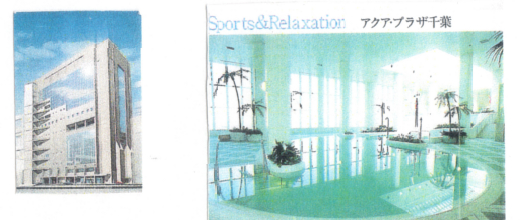

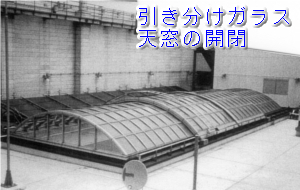

⑤R型トップライト 引き分けガラス天窓・・・引き分けガラス天窓
千葉県文化交流プラザ・
(旧 ぱ・る・るプラザ千葉)ほか(千葉県)
4台のモーターで
長さ=11mW=8mを
開閉駆動

アクアプラザ千葉

  ★ 特殊プッシュアーム(連窓の開閉用)

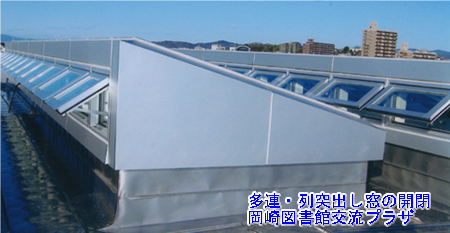

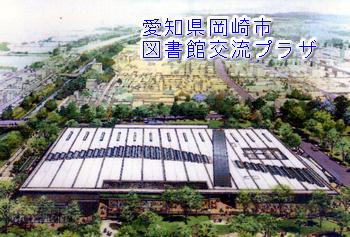

①突き出し連窓多列窓・・・岡崎図書館交流プラザ(愛知県)突出し連窓・多列窓
1台のモーターでW1mH0.4m
1列12連窓×3列の36連窓
長さ=32mを開閉駆動


 突出し連窓・多列窓

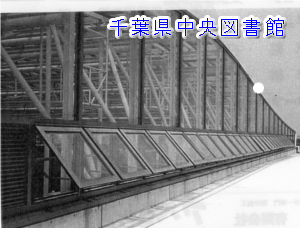

  千葉市中央図書館(千葉県)ほか
突出し連窓・多列窓


★ 特殊ギャドケーブル(特殊回転盤縦ルーバー開閉用)

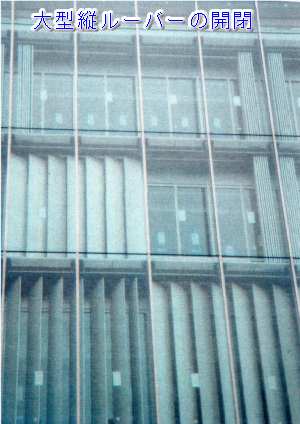

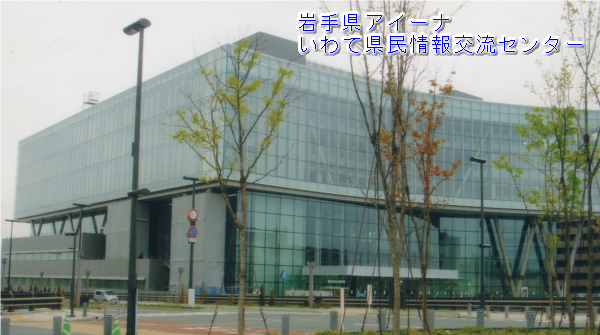

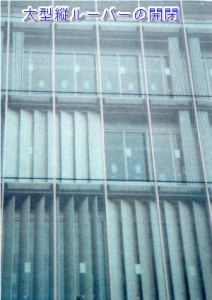

ダブルスキンカーテンウォール窓内部の大型縦ルーバーの開閉と収納・・・盛岡駅西口複合施設ビル 特殊ギャドケーブル
1台の手動ハンドルBOXにて
通常大型縦羽根7枚(H5.4m)は70度回転させながら遮光
窓部を全快する場合は縦羽根7枚を片側に寄せ収納する。
その連動操作できる開閉装置を開発
(女性の方でも軽くハンドル操作OK)

特殊ギャドケーブル
